顶板离层指示仪是锚杆支护巷道日常监测的主要仪器，能够直观的展示围岩的变形破坏情况，方便及时了解巷道支护现状，避免因围岩支护异常或破坏失稳而造成事故。

我公司生产的顶板离层移系列产品结构简单紧凑，安装方便；采用进口美国3M公司的反光膜，刻度清晰，井下能见度高，读数直观；不锈钢绳强度高，工作可靠，测量准确，可持续观测顶板及两帮的离层和变形，

     ACLY-ⅠACLY-Ⅱ ACLY-Ⅳ

         ACWLY-Ⅰ

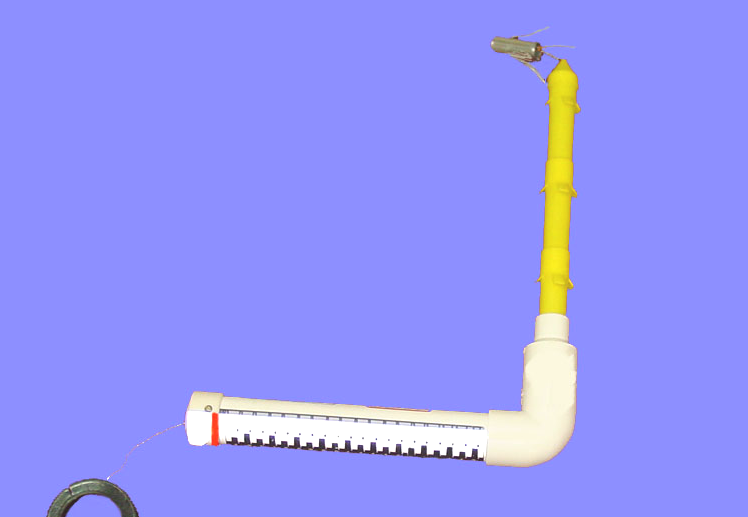

ACLY-Ⅰ型顶板离层指示仪

只能设置一个测点，主要用于巷道两帮位移的测量。

量程：150mm；安装孔径：27mm - 37mm（尺寸可选）；测量精度±2mm ；

监测范围：≤5m。（也可根据实际要求制作）

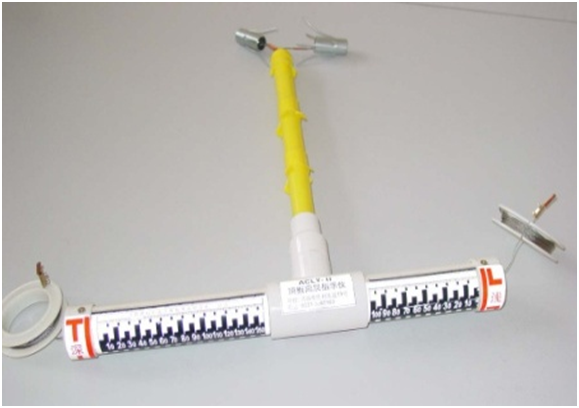

ACLY-Ⅱ型顶板离层指示仪

可以设置浅基点、深基点两个测点，主要用于监测锚杆锚固范围内和锚杆锚固范围外的离层状况。

量程：浅基点100mm ，深基点150mm ；安装孔径：27mm - 37mm（尺寸可选）；测量精度：±2mm ；监测范围：浅基点≤5 m ;深基点≤12m。（也可根据实际要求制作）

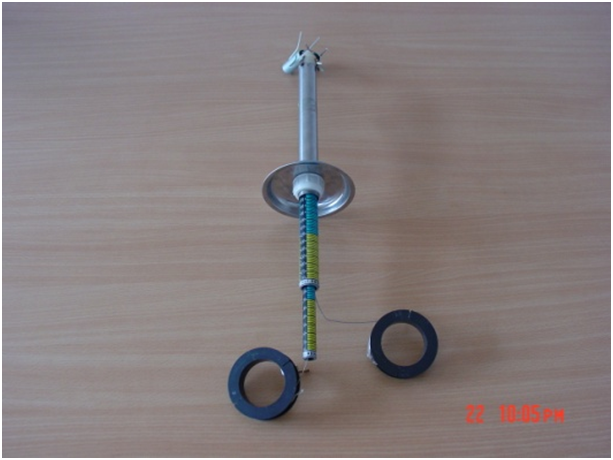

ACWY-Ⅰ型顶板离层仪

可以设置浅基点、深基点两个测点，主要用于炮掘巷道或不适用ACLY-Ⅱ型观测的巷道。

量程：浅基点100mm ，深基点150mm ；安装孔径：27mm - 37mm（尺寸可选）；

测量精度：±2mm ；监测范围：浅基点≤5 m，中基点≤8m，深基点≤12m。（也可根据实际要求制作）

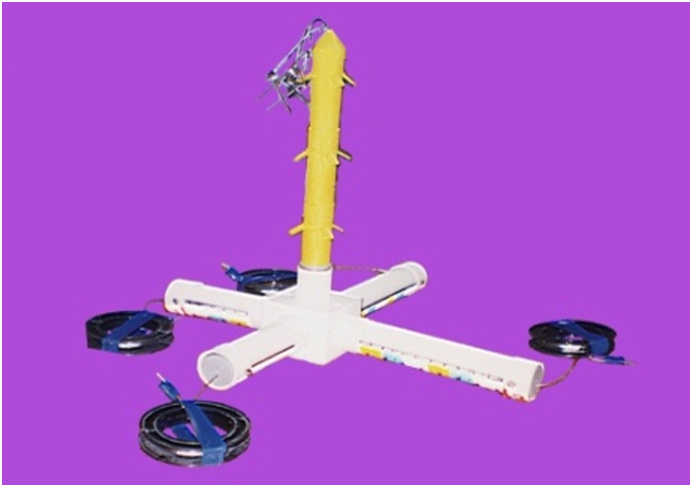

ACLY-Ⅳ型四点顶板离层仪

可以设置浅基点、中基点1、中基点2、深基点四个测点，主要用于需要多点测量的巷道围岩。

量程：浅基点100mm ，中基点150mm，深基点150mm ；安装孔径：27mm - 37mm（尺寸可选）；

测量精度：±2mm ；监测范围：浅基点≤5 m，中基点≤8m，深基点≤12m。（也可根据实际要求制作）
