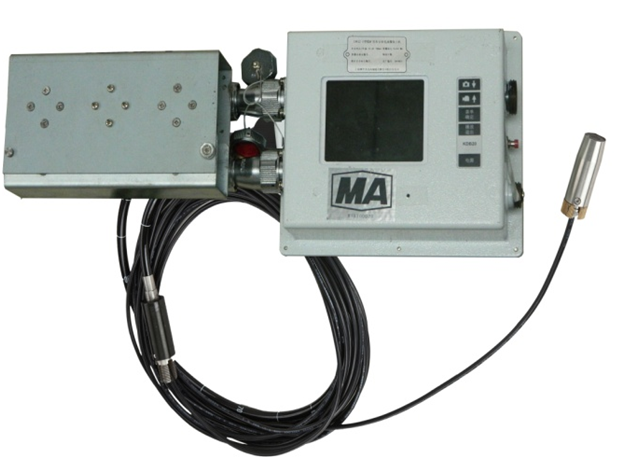

KBD20煤矿用本安型电子窥视仪是山东安科矿山支护技术有限公司与上海澳华光电内窥镜有限公司联合研制。

用途：

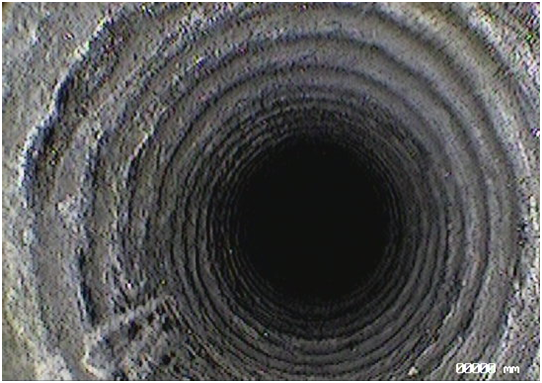

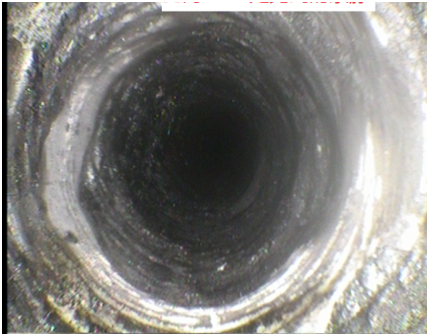

用于观察钻孔内部裂隙发育、岩性变化等情况，可拍摄清晰彩色图像或直接对其录像，供煤矿企业决策者分析、判断。

1、巷道顶板离层、裂隙检测；

2、巷道两帮破碎带范围、裂隙检测；

3、锚杆、锚索孔质量检测；

4、钻孔内岩性识别；

5、出水孔、放水孔的检查；

6、瓦斯抽放孔质量检测；

7、井壁后方破裂范围检查；

8、注浆扩散范围、效果检查。

技术参数：

监视器：3.5英寸液晶显示器；

分辨率：48万像素（镜头前10mm处w为9.81LP/MM);

视场角：英120° ;

景深：10~ 100mm;

视向：前视；

制式：PAL;

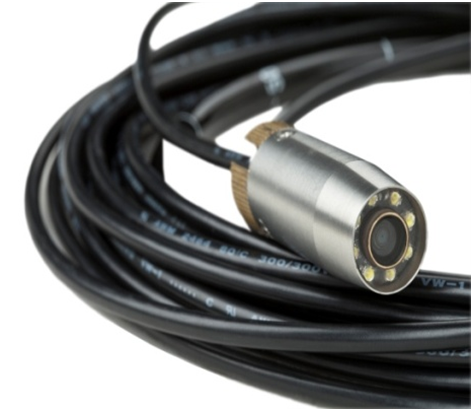

照明方式：高亮度LED;

图片视频存储：64G的SD卡，具有图像抓图、存储、录像功能；

电源：连续工作4小时可充电锂电池；

推送杆长度：22mm的金属连接杆10m。

特性：

1、防爆型设计适应煤矿井下要求；

2、高质量成像：采用数字信号成像技术，高清液晶显示器显示真彩色，全屏幕图像；

3、采用USB接口与电脑直接连接，便于图像或录像的实时显示；

4、图像位置：利用编码器记录探头深度。
